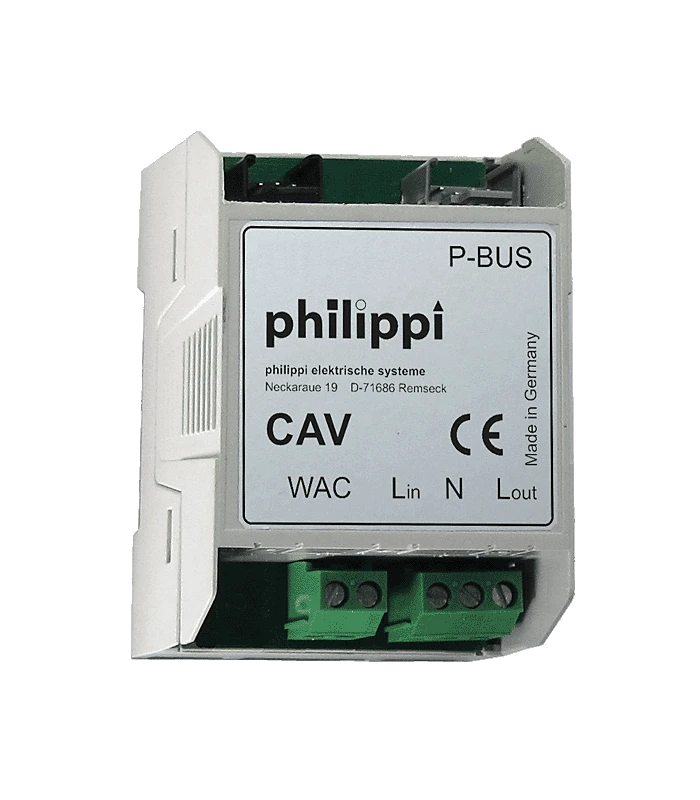

AC-Interface CAV

AC-Interface im Hutschienengehäuse für den P-BUS zur Messung einer AC-Phase 230 V / 50 Hz

Zur Visualisierung des Energieflusses der elektrischen AC-Anlage stehen oftmals verschiedene Geräte zur Verfügung, die bereits in der Lage sind, Daten zu liefern. Diese gilt es zu sammeln und darzustellen.

Folgende Geräte liefern bereits P-BUS fähige AC-Daten:
. Ladegeräte der Serie ACE
. Landanschluss-Umschalteinheiten LAU

Folgende Geräte können über ein Interface P-BUS fähige Daten liefern:
. Studer X-Tender Geräte (Kombi-Inverter und Solarregler)
. Mastervolt Geräte (Kombi-Inverter)

Für Stromquellen und Verbraucher ohne P-BUS Anschlussmöglichkeit wird ein AC-Interface CAV installiert und entsprechend eingestellt.

Das AC-Interface CAV erfasst Strom und Spannung von 230V AC Geräten und stellt die Informationen dem P-BUS zur Verfügung:
. AC-Bordnetzspannung [V]. AC-Bordnetzstrom [A]
. Verbrauchte Kilowattstunden in kWh seit letztem Reset
. Name der Quelle / des Verbrauchers zur eindeutigen Identifizierung

Der elektrische Anschluss erfolgt über Schraubklemmen.

Anschluss an den P-BUS über ein M12-T-Kabel dass im Lieferumfang enthalten ist.

Strommessbereich:                                     16 A (int.Shunt)                                                                     100 A (über externen Wandler WAC)
Abmessungen:                                            L 76 x B 53 x H 46 mm
