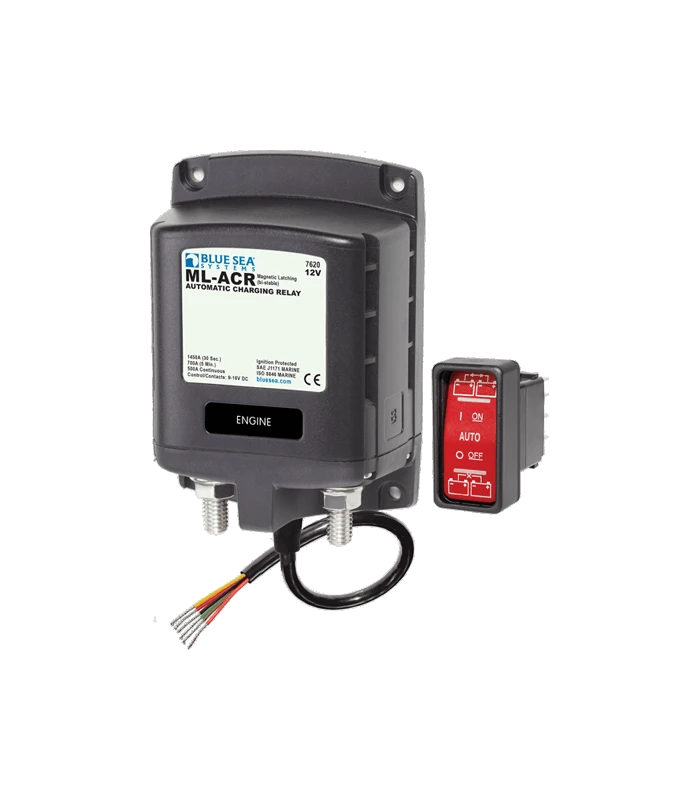

Trennrelais ML 500A 12V ACR

Bistabiles automatisches Relais zum gleichzeitigen Laden von zwei großen Batteriebänken. Das ML Trennrelais wird zwischen der ersten und der zweiten Batterie eingebaut. Das Relais bleibt offen, bis der Füllgrad einer der beiden Batterien einen vorgegebenen Spannungswert erreicht hat. Jetzt schließt das Relais und beide Batterien werden vollständig geladen. Wenn die Maschine abgeschaltet wird und die Spannung unter einen bestimmten Wert absinkt, öffnet das Relais automatisch undstellt die elektrische Trennung der Batterien sicher. Durch die bistabile magnetische Verriegelung ist die Eigenstromaufnahme des ML-Relais äußerst gering.
Ferngesteuerte und manuelle Parallelschaltung für Notstart
500 Ampere Dauerleistung, geeignet zur Verwendung mit Hochleistungs-Lichtmaschinen
Magnetische Verriegelung – sehr geringe Dauerstromaufnahme (<40 mA in “ON” oder “OFF” Stellung)
Arbeitet in beide Richtungen – ideal geeignet, auch für den Anschluss von Lichtmaschine und Ladegerät, wenn jeweils nur ein Ausgang zur Verfügung steht.
Anschluss für Kontroll-LED – zur Anzeige des Schaltzustandes an der Schalttafel
Verzinnte Kupfer Anschlussbolzen, M10
Kontakte aus eine Silberlegierung, für lange Lebensdauer und höchste Zuverlässigkeit
Belastbarkeit maximal: <10 Sek. = 2.500 A, <1 Min. = 1.100 A, <5 Min. = 700 A
Schaltschwelle schließen (30 Sek.) 13,5V DC; (90 Sek.) 13,0V DC
Schaltschwelle trennen (10 Sek.) 12,35V DC; (30 Sek.) 12,75V DC
Bei Überschreiten von 16,2V DC öffnet das Relais automatisch
Maße 95 x 139 x 52 mm
